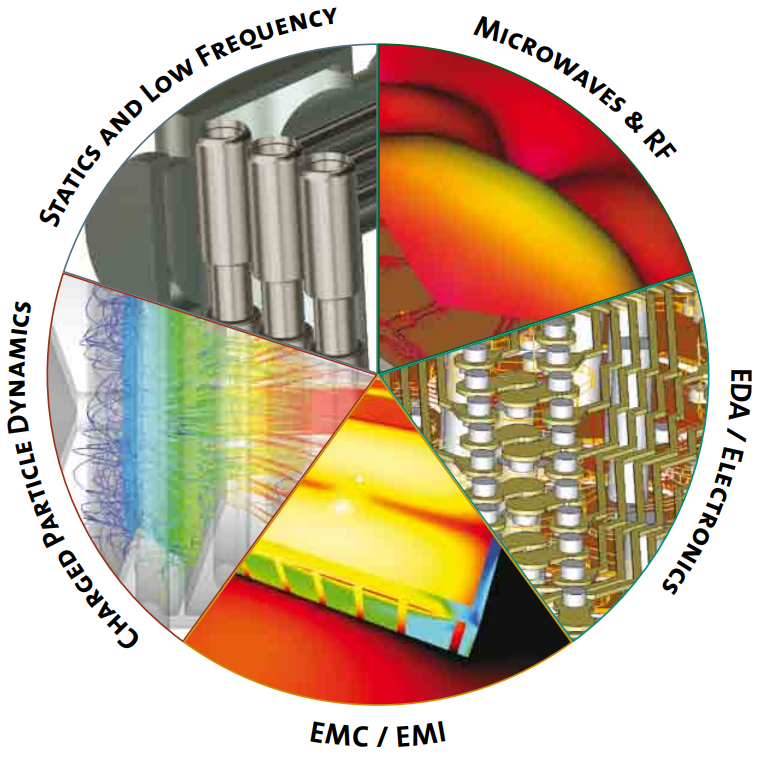

CST STUDIO SUITE應用領域

CST Studio Suite廣泛應用於各項領域，包括微波、射頻和光學，EDA /電子（設計規則檢查，SI / PI），EMI / EMC，帶電粒子動力學，靜電磁與低頻等應用。使用CST STUDIO SUITE旨在提高分析速度（SPEED），準確性（ACCURACY）和用戶之便利性（可用性）進行多物理場進行非常快速而準確的分析。CST STUDIO SUITE在一個共同的GUI中，可以輕鬆，快速建模立複雜的分析模型，在整個系統環境中完全整合，可將PCB、CAD模型、電纜、數位系統集整到一個模型中來進行3D EM分析是可能的。

利用此功能的產品包括了手機，汽車，航空，國防，電子戰，軍艦，便攜式攝像機，計算機，網絡設備，存儲器，半導體，MRI和bio-EM等醫療設備，LCD / PDP，觸控感知器，等離子設備等等。

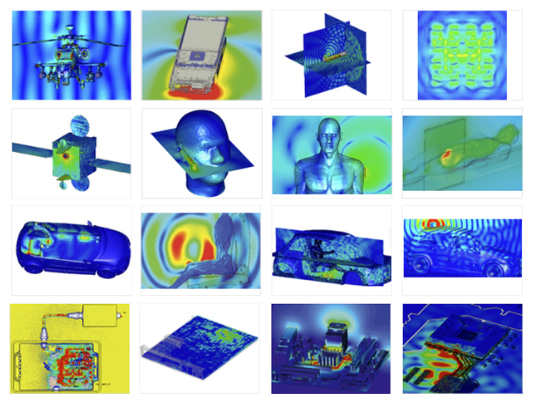

微波/射頻/光學

CST STUDIO SUITE在高頻範圍內提供各種演算法，可以進行從DC到THz的多尺度和電磁場分析。這使得工程師能夠準確有效地設計和最佳化從小天線、大型天線和陣列天線。還可以使用不同的工程手法將天線安裝在車輛和飛機大型平台上來分析天線安裝性能。當然，還可以分析RF元件如濾波器，分頻器，耦合器，生物電磁，雷達截面積和光學分析等應用也是CST STUDIO SUITE的專長。

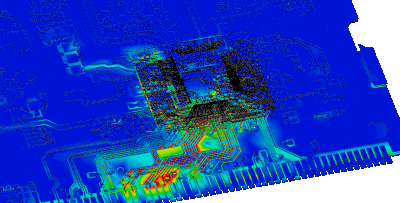

EMI / EMC / ESD / EMP

EMC問題是電子產品可靠性中非常重要的因素。在產品設計階段或者除錯階段可以使用CST STUDIO SUITE分析傳導發射（CE）和輻射發射（RE）以及傳導抗擾性（CI）和輻射抗擾性（RI）分析。此外，還可以分析船舶，航空航天和國防領域中的閃電，EMP，HIRF，E3（電磁環境影響）問題。

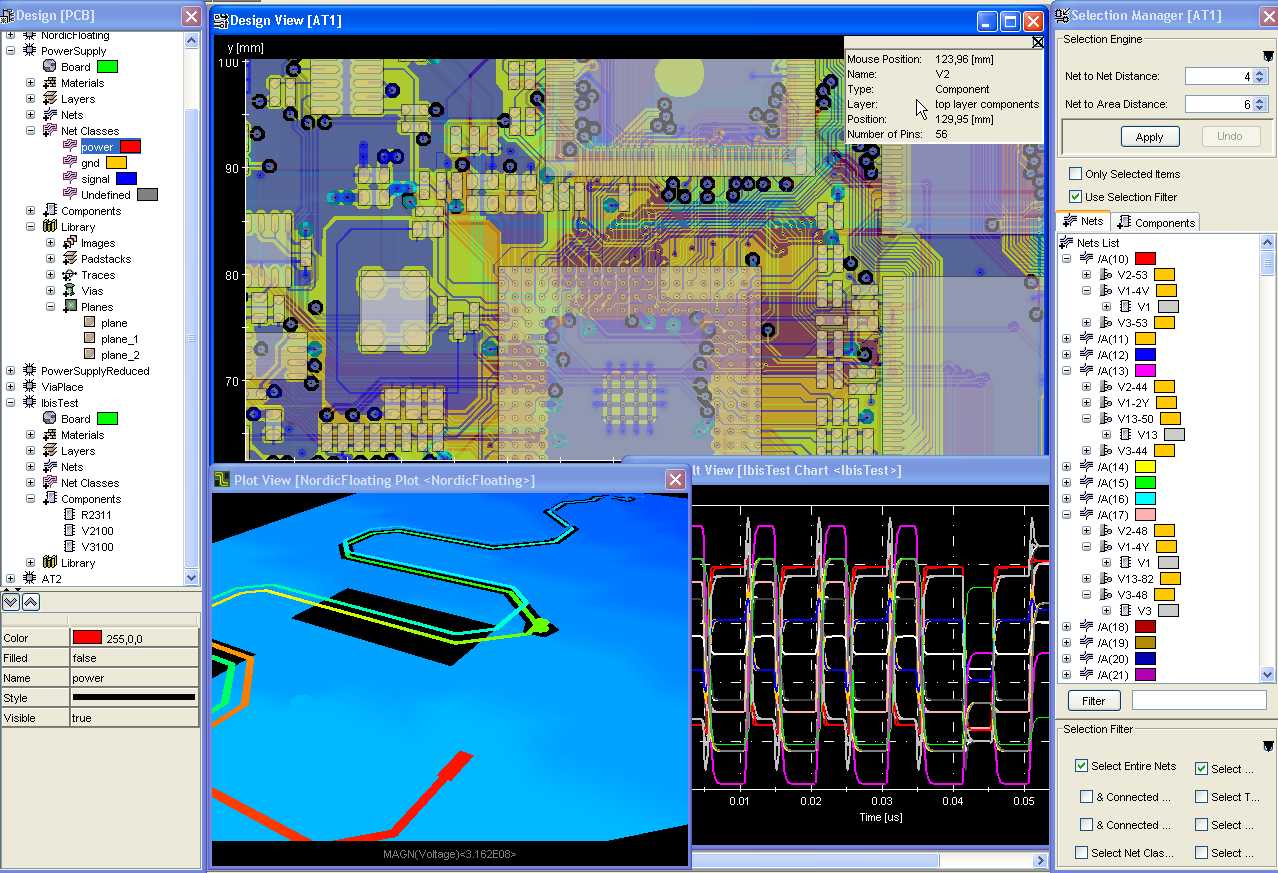

EDA /電子

通過CST STUDIO SUITE，可以在設計的早期階段通過CST BOARDCHECK進行PCB結構的設計規則檢查(DRC)，以及由於高速信號和電子設備的小型化而經常產生的PCB的信號完整性（SI）。也可以非常快速，準確地分析電源完整性（PI）的問題。

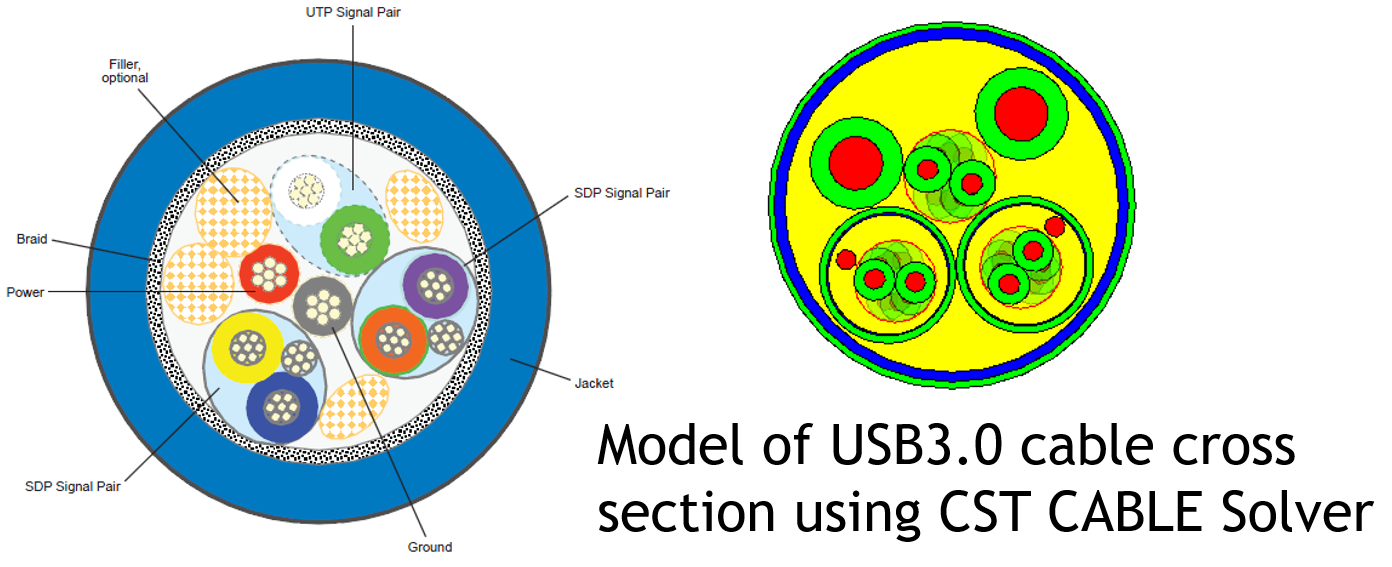

電纜線束

所有電子產品均包括用於電源和數據交換的電纜。這些線束的信號完整性（SI），傳導發射（CE），輻射發射（RE），傳導磁化率（CS）和輻射磁化率（RS）測試可以通過CST CABLE STUDIO（CST CS）進行分析。

CST Cable Solver提供了一種功能，可以使用傳輸線方法（TLM）方法在周圍有三維金屬或電介質的環境中輕鬆，準確地對具有復雜屏蔽結構的線束建模。該模型可以與CST MWS和CST DS一起進行分析，因此您可以有效地分析電纜設計以及帶有電纜的系統中的EMI / EMC。

帶電粒子動力學

CST STUDIO SUITE可以通過跟踪(Tracking)演算法，Wakefield演算法，Particle-In-Cell演算法來分析加速器零件和粒子源建模，磁控管設計以及電子管最佳化，從而可以分析帶電粒子動力學。此外，由於多重作用和電暈放電而針對擊穿分析進行了優化的SPARK3D可以提前預測RF組件的擊穿現象。

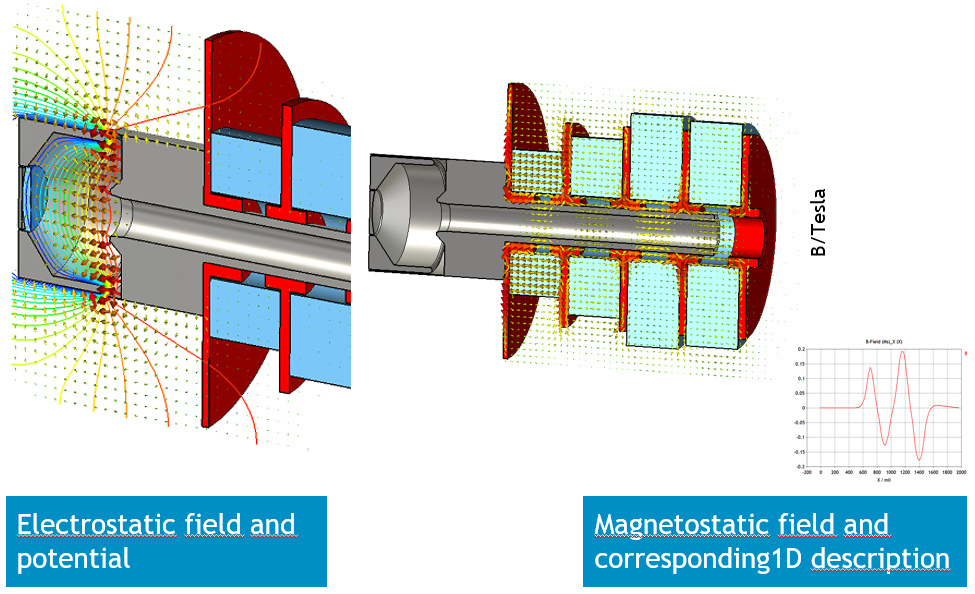

靜電和低頻

通過CST STUDIO SUITE，您可以在靜態電磁及低頻電磁分析中執行專門的分析。典型的分析應用包括發電機，電動機，執行器，變壓器，開關櫃，觸控面板），感知器，醫療設備以及產品的EMC特性。
